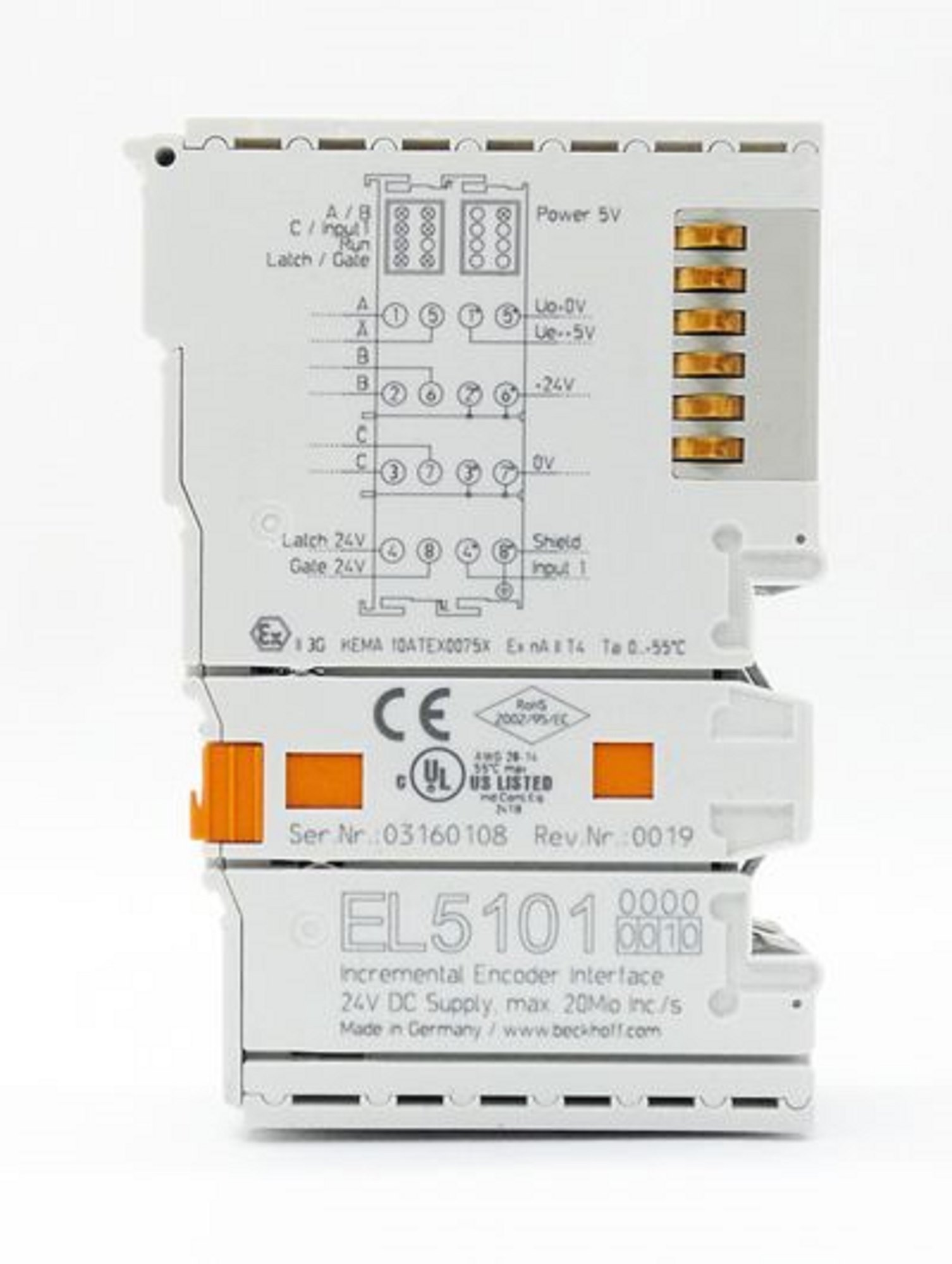

Module 1 kênh EL5101
Dữ liệu kỹ thuật EL5101 | ES5101
- Giao diện mã hóa gia tăng công nghệ RS422
- Loại mã hóa Tăng dần, vi sai (RS422)
- Số lượng kênh 1
- Kết nối bộ mã hóa A, A (inv), B, B (inv), C, C (inv), đầu vào vi sai (RS422); trạng thái đầu vào 5 V DC; cổng / chốt đầu vào 24 V DC
- Bộ mã hóa điện áp hoạt động 5 V DC / max. 0,5 A
- Đầu ra bộ mã hóa 0,5 A
- Bộ đếm 1 x 16/32 bit có thể chuyển đổi
- Tần số đầu vào tối đa. Tăng 4 triệu / giây (với đánh giá 4 lần)
- Bộ giải mã bậc hai đánh giá 4 lần
- Chốt không xung 32 hoặc 16 bit
- Các lệnh đọc, đặt, kích hoạt
Mô tả
Thiết bị đầu cuối Ether51 EL5101 là một giao diện để kết nối trực tiếp các bộ mã hóa gia tăng với đầu vào vi sai (RS422). Bộ đếm 32/16 bit với bộ giải mã bậc hai và chốt 32/16 bit cho xung số 0 có thể được đọc, đặt hoặc bật. Bộ mã hóa tăng dần với đầu ra cảnh báo có thể được kết nối tại giao diện nhập trạng thái. Đo khoảng thời gian với độ phân giải lên đến 100 ns là có thể. Đầu vào cổng cho phép bộ đếm được dừng lại. Trạng thái bộ đếm được tiếp quản với cạnh tăng ở đầu vào chốt
